Avec le H170i Capellix, Corsair propose un ajout puissant à sa gamme AiO existante. Avec un radiateur de 420 mm, il s’agit non seulement du refroidisseur d’eau Corsair le plus puissant jamais conçu, mais aussi du plus grand. Au prix de 228,90 € (actuellement 221,60 € *), Corsair promet un fonctionnement silencieux et particulièrement efficace, il devrait donc être particulièrement intéressant pour les systèmes PC exigeants. Vous pouvez découvrir les performances du Corsair iCUE H170i Capellix lors de notre test dans la revue suivante.
Caractéristiques
Modèle iCUE H170i Capellix
Dimensions Radiateur (H x L x P /mm) 27x140x450
Compatibilité des sockets
Intel LGA :
1200 / 1150 / 1151 / 1155 / 1156 / 1366 / 2066 / 2011-V3 / 2011
DMLA :
TR4 / sTRX4 / AM4 / AM3 / AM3+ / AM2 / AM2+
Numéro, modèle de ventilateur, taille 3x ML140 RVB, 140 mm
Vitesse du ventilateur (tr/min) 400 – 2000
Volume du ventilateur (dB(A))
Pompe / Ventilateur
< 20 à 1 m / 10 – 36
Max. Vitesse de la pompe – préréglée « Intensif » (tr/min) ~ 2700

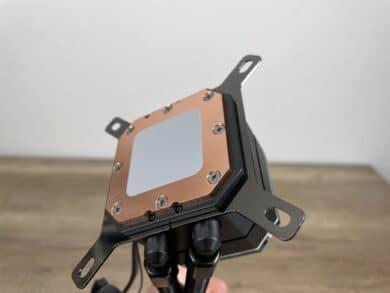

Pompe à plaque inférieure cuivre
Raccordement de la pompe Commander Core Data/Power à 24 broches + connecteur CPU/pompe à 3 broches
Logiciel Suite logicielle Corsair iCUE
Prix 221,60 € *
Avant de l’emballage extérieur
Emballage extérieur au dos
Contenu de la livraison emballé
Contenu de la livraison
Le package est entièrement chargé de composants de haute qualité. En plus du système de refroidissement par eau lui-même (pompe + radiateur), trois grands ventilateurs de 140 mm (ML140 RGB) sont inclus, ainsi qu’un contrôleur de ventilateur Commander Core pour connecter toutes les pièces. En plus de la plaque logo noire, une plaque blanche ou légèrement plus transparente est incluse. Une clé Allen est également incluse dans le colis pour changer la plaque logo. Le matériel de montage pour les ventilateurs sur le radiateur, ainsi que pour la pompe sur le support du processeur est également inclus. Les sockets pris en charge peuvent être vus dans le tableau ci-dessus.
Radiateur + Pompe
Ventilateur + contrôle
Matériel de montage
Conception et finition
Puisque le H170i est un ajout à la précédente série Capellix, Corsair est resté fidèle au design. Le corps de la pompe noir est carré avec des bords aplatis. Cependant, l’accent principal est mis sur la plaque logo, qui est fixée au corps de la pompe à l’aide de quatre vis et est éclairée par un total de 33 LED Capellix. Au centre de la plaque logo se trouve le logo Corsair, qui est noir ou transparent selon la variante.
La finition de tous les composants est comme d’habitude de première classe, nous n’avons donc trouvé aucun point de critique. Le choix des matériaux pourrait également nous convaincre, tout semble très précieux et on peut également reconnaître visuellement la qualité.
Ventilateurs et contrôleur de ventilateur

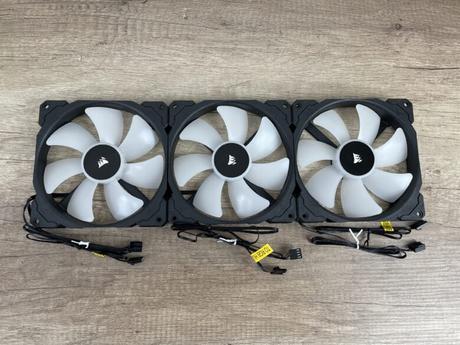

Les trois ventilateurs inclus sont les ventilateurs internes ML140 RGB de Corsair. Ils sont équipés de roulements à sustentation magnétique et atteignent ainsi un niveau sonore de 10 à 26 dB(A). À une vitesse de ventilateur de 400 à 2000 tr/min. Chaque ventilateur est équipé de huit LED RVB adressables, installées au centre du ventilateur. Ils sont connectés au contrôleur de ventilateur Commander Core inclus.
Le Commander Core offre non seulement une connexion séparée pour la pompe, mais également de la place pour jusqu’à six ventilateurs, éclairage compris. Il est important de noter pour l’éclairage que seuls des ventilateurs ou des bandes LED de la marque Corsair peuvent être connectés ici.
Ports de ventilateur à 4 broches
Ports pour l’éclairage
Câble USB et alimentation
Installation et pratique
Pour l’installation, Corsair propose une vidéo sur la chaîne Youtube CORSAIR LAB qui vous guide dans les étapes.
Cliquez ici pour afficher le contenu de www.youtube.com
Afficher toujours le contenu de www.youtube.com
Ouvrez directement « Comment installer les refroidisseurs liquides pour processeur CORSAIR iCUE PRO XT (LGA115X, LGA1200, LGA20XX, AM4, sTR4, sTRX4) »Si vous suivez les différentes étapes de la vidéo, vous atteindrez votre objectif confortablement et sans complications. Mais non seulement la vidéo doit faciliter l’installation, mais les instructions d’installation sont également très clairement conçues et vous montrent comment l’installation peut être effectuée facilement. Nous avons remarqué de manière très positive que les cadres de montage sont simplement insérés dans un guide situé sous la pompe pour être fixés à la carte mère, puis tenus à l’épreuve des bombes dans ce guide. Pas de petites vis ou autre.
Tableau de logo et éclairage

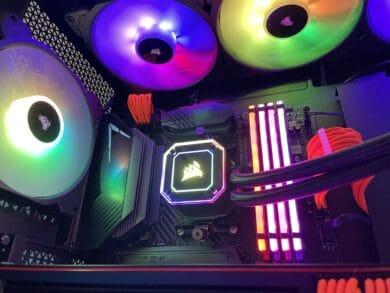

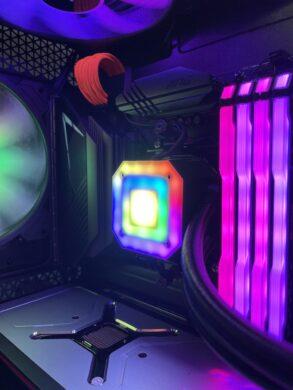

Une fois que tout est branché et que le PC démarre, la magie du H170i prend également vie. Une fois l’éclairage allumé, vous pouvez voir la différence entre les plaques logo. Car ici vous voyez que l’assiette blanche n’est pas du tout une assiette blanche. Il est plutôt transparent et peut être comparé au verre dépoli, plus de lumière passe à travers les « points laiteux » et l’optique vers la plaque noire est pratiquement inversée. Seuls les contours et le logo Corsair brillent sur le panneau noir.
C’est à vous de décider lequel vous préférez. À propos, 33 LED Capellix RVB à l’intérieur du corps de la pompe assurent l’éclairage.

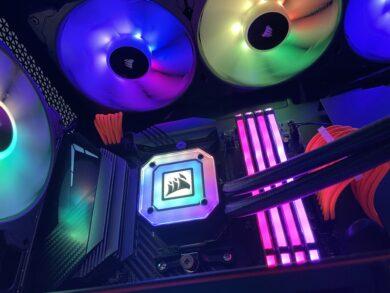

Plaque logo noire
Plaque logo blanche

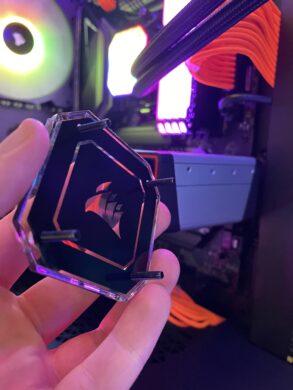

Le changement des plaques est facilité. À l’aide de la clé Allen incluse, vous desserrez les quatre vis qui relient la plaque à la pompe. Ensuite, vous soulevez la plaque, prenez l’autre version, passez les vis et vissez maintenant la nouvelle plaque sur le corps de la pompe.
Plaque de logo
Pompe sans plaque
Logiciel

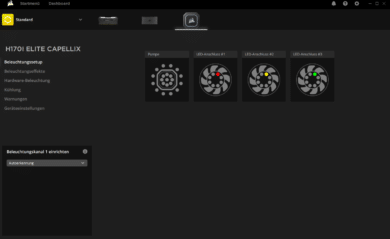

Le refroidissement ainsi que l’éclairage peuvent être facilement contrôlés via le logiciel iCUE. De nombreuses fonctions sont disponibles. Déjà dans le tableau de bord, différents profils d’éclairage peuvent être définis. Tous les composants pris en charge installés sur votre PC sont également affichés ici. En cliquant sur le H170i, vous accédez à l’aperçu du refroidissement par eau ou à la configuration de l’éclairage. Ici, vous pouvez définir l’ordre des fans. Vous pouvez également accéder aux sous-éléments individuels, dont nous parlerons plus en détail ci-dessous.

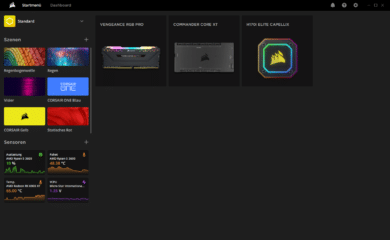

Tableau de bord
Aperçu H170i

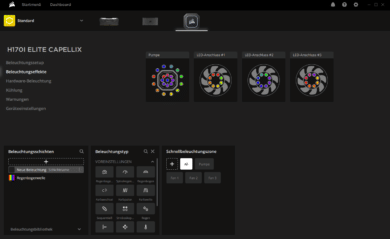

Sous l’onglet « Effets d’éclairage », vous pouvez, qui l’aurait cru, ajuster les effets individuels. La particularité est que différents effets peuvent être réglés par LED. Il y a donc beaucoup de place pour votre propre création. Sous l’onglet « Éclairage du matériel », vous pouvez définir la façon dont les composants doivent s’allumer lorsque l’iCUE est éteint ou que le PC est démarré.
effets de lumière

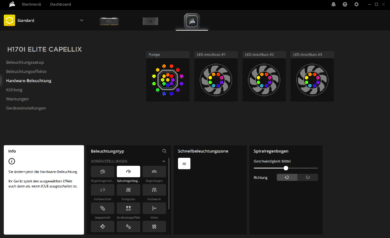

Éclairage matériel

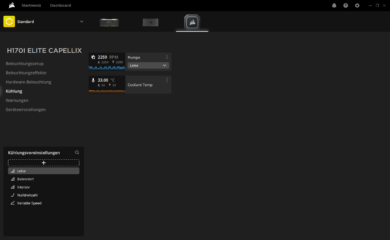

Dans l’onglet « Refroidissement », vous pouvez activer différents profils pour le ventilateur et la pompe. Il est également possible de créer vos propres courbes de ventilateur et de les affecter au ventilateur souhaité. De plus, divers préréglages pour la vitesse de la pompe peuvent être activés ici. Entre autres choses, vous pouvez choisir entre silencieux, équilibré et intensif. Nous trouvons également l’onglet Avertissements très utile. Ici, vous pouvez définir ce qui doit se passer lorsque le processeur atteint une température critique. Vous pouvez régler la température à laquelle le système doit intervenir, afin de ne pas être surpris par un arrêt inattendu. Il y a aussi le choix de ce qui doit se passer lorsque la température X est atteinte. Par exemple, réglez tous les ventilateurs à 100 %.
refroidissement

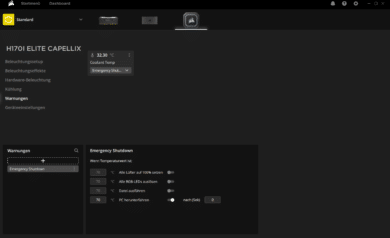

Avertissements
Test de performance

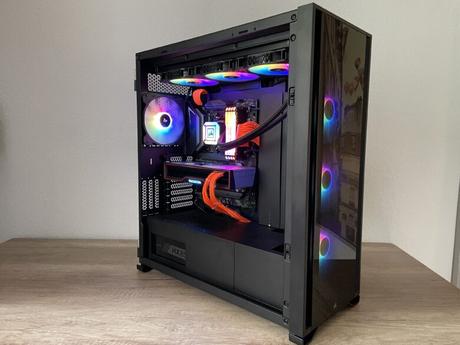

Pour notre test de performances, le H170i a trouvé sa place dans le système de test suivant :
-
- Processeur : Ryzen 5 3600*
- Carte mère : MSI MPG B550 Gaming Carbon WiFi*
- Mémoire : Corsair Vengeance RGB PRO*
- Carte graphique : AMD Radeon RX6900 XT
- Alimentation : Corsair HX 850*
- Tout-en-un : Corsair iCUE H170i ELITE Capellix*
- Câbles : LINKUP – Rallonges de câble d’alimentation*
- Boîtier : Corsair 7000X RVB*
Nous avons mis le processeur sous tension dans les modes ventilateur et pompe respectifs pendant 15 minutes chacun avec le test de résistance Prime95. La différence entre les deux modes de pompe est la vitesse. Le mode Intensif est environ 200 tr/min plus rapide que le mode Balance (~2 650 à ~2 450 tr/min). Vous pouvez voir les températures résultantes dans le tableau ci-dessous.
Mode pompe température CPU (°C) 50% PWM Température CPU (°C) 100% PWM
Équilibre ∅ 57,4 / max. 73,9 ∅ 56,3 / maximum 69,8
Intensif ∅ 56,2 / max. 70,5 ∅ 54,4 / max. 67,9
Lors du test, il a été constaté que la pompe était déjà assez bruyante à pleine vitesse. Cependant, en mode « Balance », le niveau sonore est très agréable, on peut donc chaudement recommander ce mode pour un usage quotidien. Dans l’ensemble, il convient de noter que l’air évacué n’est en aucun cas chaud, qu’il soit à 50 % ou à 100 % PWM. Les ventilateurs ainsi que le radiateur font un très bon travail de dissipation thermique. Pour notre test, nous nous sommes appuyés sur la pâte thermique pré-appliquée. Si vous le remplacez par un plus puissant, les températures baisseront un peu plus.
À titre de comparaison, nous avons répertorié les températures des tests précédents dans le tableau ci-dessous.
Produit Température à 50 % PWM (°C) Température à 50 % PWM (°C)
Eau du glacier alpin du Foehn
240 mm – Haute vitesse
∅ 62,7
∅ 59,6
Eau du glacier alpin du Foehn
360 millimètres
∅ 61,6
∅ 54,1
Soyez silencieux! Boucle Pure 360 mm ∅ 62,2 ∅ 58,6
Conclusion
Avec le Corsair H170i Elite Capellix, vous obtenez un refroidisseur d’eau AiO de qualité supérieure, avec des performances de refroidissement décentes et un radiateur de 420 mm. Les possibilités et fonctionnalités créées par le logiciel iCUE sont sans égal. Le gros avantage est simplement que toutes les fonctions sont regroupées dans une seule suite logicielle. La sélection d’effets d’éclairage est très étendue et grâce aux LED assignables individuellement, le logiciel iCUE offre de nombreuses possibilités pour vos propres créations. Le contrôle des ventilateurs et de la pompe via la commande Commander Core a également été très bien accueilli par nous, puisque des profils prédéfinis sont également proposés ici et même la création de courbes de ventilateur personnalisées est possible. On ne pourrait guère être plus détendu !
