En décembre 2018, Raijintek a ajouté un autre produit à son refroidisseur de processeur Round-Up. Le nouveau refroidisseur de processeur s’appelle MYA RBW et est un refroidisseur tour normal. Selon le fabricant, le MYA RBW se caractérise particulièrement par sa haute qualité de traitement et sa dissipation thermique. Ce dernier objectif doit être atteint grâce à des ailettes de dissipateur thermique en forme de vague et à des canaux de perturbation de l’air optimisés. Le refroidisseur est anodisé noir et le couvercle est équipé d’un élément RVB adressable numériquement pour garantir que l’apparence ne soit pas négligée. Que ce soit l’investissement de 45,90 € * en vaut la peine et comment le Raijintek MYA RBW fonctionne généralement, nous le découvrirons dans cette revue.
Détails techniques
Spécifications du refroidisseur
Dimensions (avec ventilateur) 130 x 163 x 86 mm (lxhxp)
Poids (avec ventilateur) 925g
Matériel Cuivre (plaque de base à contact direct, caloducs), aluminium (ailettes)
Caloducs 6x Ø 6 mm
LED adressables 16 LED, 5 V, 0,6 A, 3 W, connecteur ADD 5 V.
Compatibilité AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+
Compatibilité Intel 775, 115x, 1366, 201X, 2066
Prix 45,90 € *
spécifications du ventilateur
désignation du ventilateur Raijintek BDM12013S
Dimensions 120 mm x 120 mm x 13 mm
Poids 81g
vitesse 200 ~ 1400 tr/min
Volume 28,43 dB(A) (max.)
Volume de pompage 69,66 m³/h
Pression statique 0,67 mmH²O (Max.)
Emballage et contenu de la livraison

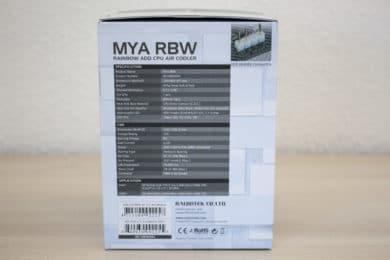

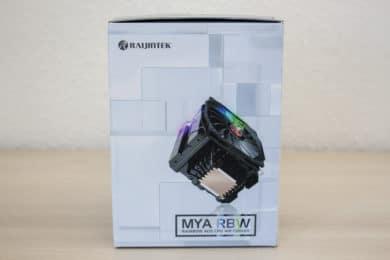

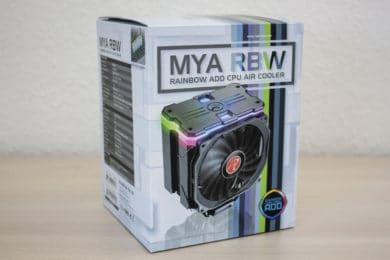

Le MYA RBW est livré dans une boîte en carton relativement petite. Celui-ci est imprimé en couleurs et contient de nombreuses informations et images sur le refroidisseur et les ventilateurs fournis. Ces informations sont uniquement disponibles en anglais.
Emballage I
Emballage II
Emballage III

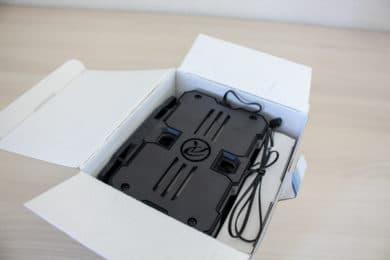

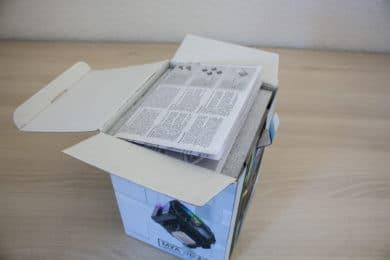

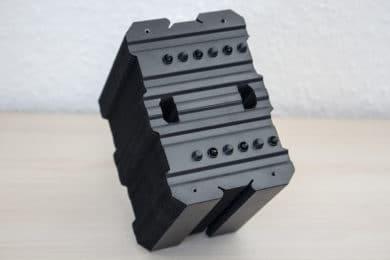

Si vous ouvrez le rabat supérieur, vous tomberez d’abord sur un mince élément en mousse et sur les instructions d’installation. Ce manuel est relativement petit, mais en plusieurs langues et avec des images très grandes et facilement reconnaissables. Le dissipateur thermique avec ventilateur ou élément RVB préinstallé est caché directement en dessous. Enfin, il y a une boîte avec tous les accessoires de montage, de la pâte conductrice de chaleur et deux pinces de ventilateur supplémentaires. D’autres accessoires, comme un long tournevis pour le montage, ne sont malheureusement pas inclus.
Emballage IV
Emballage V

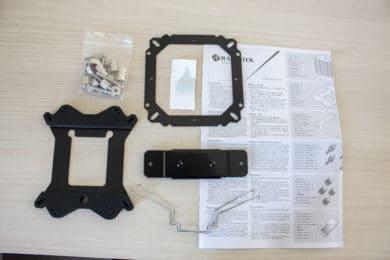

fourniture incluse
Conception et traitement
Les ailettes et les caloducs en aluminium anodisé noir donnent au refroidisseur un look très chic. Le dissipateur thermique se compose d’un total de 37 ailettes en aluminium et de six caloducs en cuivre de 6 millimètres. Par rapport à d’autres fabricants, Raijintek ne s’appuie pas sur une plaque de base nickelée mais sur le procédé Direct Touch. Les caloducs sont meulés à plat et reposent directement sur le dissipateur thermique du CPU. Dans l’ensemble, le dissipateur thermique est grand, mais n’a pas l’air trop massif. De plus, le dissipateur thermique est conçu de manière asymétrique pour assurer la compatibilité avec les modules de RAM supérieurs.

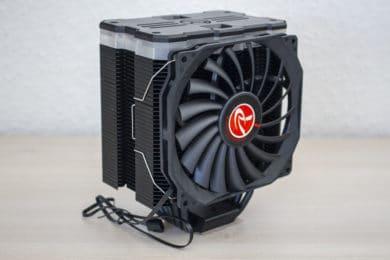

Refroidisseur de processeur – Avant

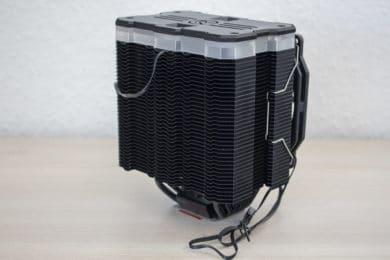

Refroidisseur de processeur – Arrière

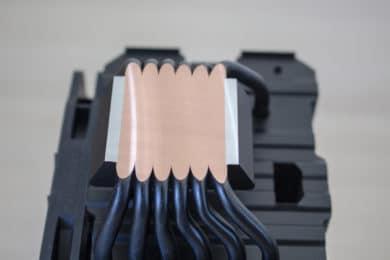

plaque de base

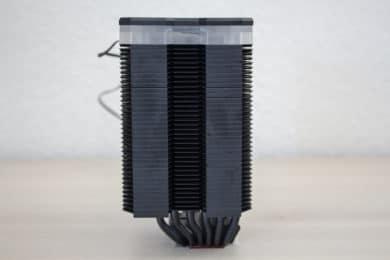

Profil de refroidisseur de processeur
Le ventilateur inclus est du type Raijintek BDM12013S et est entièrement noir avec câble PWM à 4 broches. Il tourne à une vitesse maximale de 1 400 tours par minute et est un ventilateur mince d’une épaisseur de seulement 13 millimètres. Raijintek souhaite également améliorer la compatibilité RAM du MYA RBW.

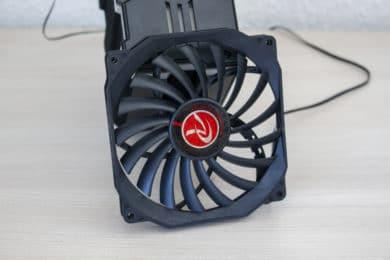

Ventilateur – Avant

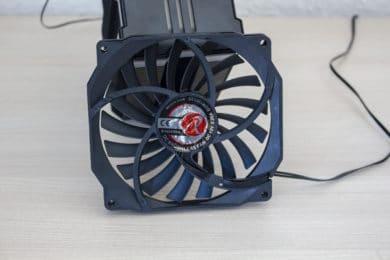

Ventilateur – arrière

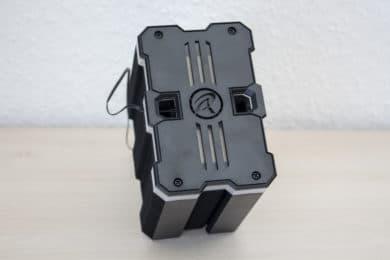

Afin de réaliser un éclairage RVB, le fabricant a fixé un couvercle en plastique au refroidisseur à l’aide de quatre vis. Si cet élément est dévissé, il est divisé en une plaque noire avec le logo Raijintek et un élément légèrement plus épais et légèrement transparent. Celui-ci contient deux bandes LED RVB qui peuvent être connectées à la carte mère via un connecteur RVB 5 V.
Refroidisseur de processeur – Decker

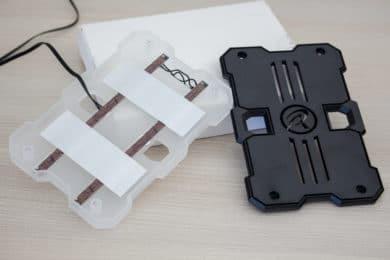

élément RVB démonté
Refroidisseur de processeur sans élément RVB
La finition du Raijintek MYA RBW est bonne. Après avoir démonté le ventilateur, on pouvait voir au bord où l’anodisation avait déjà un peu souffert. L’hypothèse suggère que ces bizarreries étaient causées par les pinces de maintien très serrées.
Assemblée

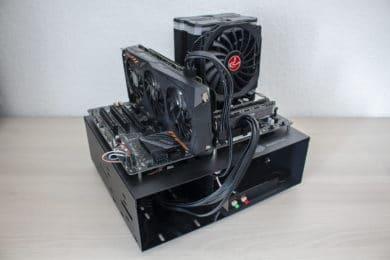

Un système de test sur une table de travail est utilisé pour l’examen. Cela nous permet d’exclure des facteurs tels que l’accumulation de chaleur dans le boîtier. Le système de test se compose des composants suivants.
- AMD Ryzen 5 1400 à 3,2 Ghz à 1,1V
- MSI B350 PC Mate
- Crucial Ballistix Sport LT gris 16 Go DDR4-2666
- Disque SSD NVMe Plextor PX-256M8
- Gigaoctet AORUS GTX 1060 6G
- Thermaltake Berlin Pro RVB 650W
- Banc technologique Cooler Master V2.0
Même si le montage paraît très simple sur les photos du manuel ci-joint, il s’avère en réalité assez complexe voire inutilement compliqué. Mais commençons par le début. Une plaque arrière universelle pour toutes les prises est utilisée pour fixer le dissipateur thermique. Celui-ci est doté d’un matériau en mousse et de divers perçages. Vous devez d’abord insérer quatre longues vis dans les trous de la plaque arrière. Ici, nous sommes arrivés directement à la première petite interruption. Les trous dans la mousse sont si petits que les longues vis ne peuvent être enfoncées qu’après quelques tentatives. La carte mère est ensuite placée sur la plaque arrière, suivie de quatre rondelles isolantes et de quatre boulons d’espacement. Ceux-ci ont malheureusement un filetage et doivent être serrés avec des dépenses inutilement élevées et fermement à l’aide d’un tournevis.
Plaque arrière pour médaille
Étape d’assemblage I

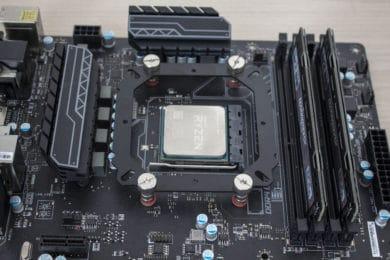

Une fois cette opération effectuée aux quatre coins, le cadre de montage peut être placé sur les boulons d’écartement et fixé avec quatre vis supplémentaires. Ensuite, deux entretoises sont fixées au cadre de montage afin que le support de fixation puisse également être vissé correctement par la suite. Cette équerre de fixation n’est pas fixée de manière permanente sur le radiateur, mais est insérée et simplement verrouillée à l’aide de deux pattes de fixation. Après avoir appliqué un peu de pâte conductrice de chaleur, le refroidisseur est placé sur le CPU et le support de fixation est vissé au cadre de fixation. Comme l’une de ces vis se trouve directement sous le dissipateur thermique, un tournevis normal était beaucoup trop court pour atteindre les vis. Pourquoi le fabricant ne propose pas ici un outil approprié est un mystère pour nous.
Étape d’assemblage II
Étape d’assemblage III
Étape d’assemblage IV
Finalement, la déception est devenue encore plus grande. Malgré le vissage serré de tous les composants, le dissipateur thermique reste facile à déplacer et à tourner. Raijintek devait définitivement retravailler la manière de monter. C’est inutilement compliqué, surtout pour les débutants. Certains fabricants ont résolu ce problème de manière beaucoup plus élégante.

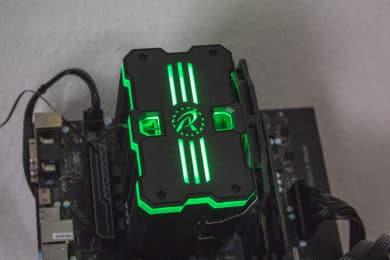

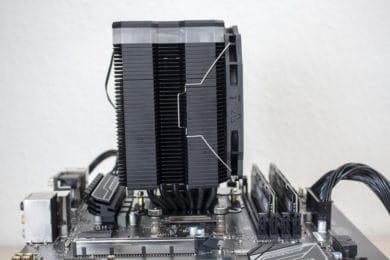

refroidisseur de processeur monté I

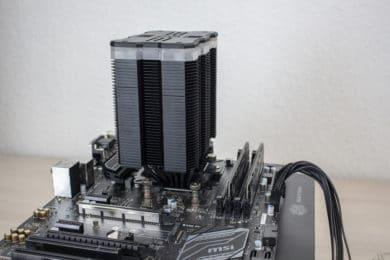

refroidisseur de processeur II monté
refroidisseur de processeur III monté

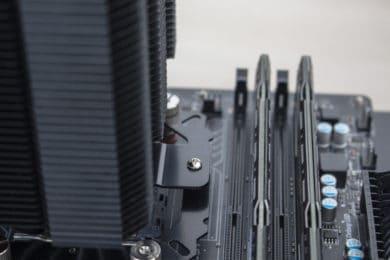

Là où le MYA RBW ne devrait pas avoir de problèmes, ce serait avec les verrous de mémoire avec des dissipateurs de chaleur élevés. En raison de la conception asymétrique et du ventilateur étroit, il ne devrait y avoir aucun problème de compatibilité, du moins sur les cartes mères dotées de quatre banques de mémoire sur le côté droit.
éclairage

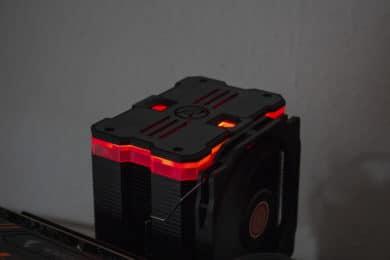

Comparé à d’autres refroidisseurs de Raijintek, le MYA RBW se passe de ventilateur avec des LED RVB et équipe à la place le couvercle du refroidisseur de processeur d’éléments RVB. Comme mentionné précédemment, cet essai est constitué de deux éléments plastiques. Dans l’élément inférieur, Raijintek a fixé deux bandes LED de 8 LED chacune. Ceux-ci peuvent être connectés à la carte mère via un connecteur RVB 3 broches 5 V et adressés numériquement.
Éclairage – Magenta
Éclairage – Vert
Éclairage – Rouge
Éclairage – Vert/Bleu
Éclairage – Jaune/Magenta
Éclairage – Rouge
Volume et capacité de refroidissement
Comme déjà montré dans le chapitre précédent, nous utilisons comme matériel de test un système AM4 basé sur le Ryzen 5 1400 et le MSI B350 PC Mate. Le Ryzen fonctionne sur une horloge standard à 1,1 volts.
Pour chauffer le processeur, celui-ci a été chargé avec Prime95 pendant 15 minutes. La température du processeur a ensuite été lue avec le moniteur matériel CPUID. Ce test a été réalisé dans deux scénarios différents puis comparé aux valeurs du AMD Boxed Cooler (Wraith Spire). Lors des mesures de température, la pièce avait une température de 21°C.
Glacière Scénario de fonctionnement RPM Température
AMD Wraith Spire, 3,2 GHz, 1,1 V 50 % MLI 1600 tr/min 53°C
AMD Wraith Spire, 3,2 GHz, 1,1 V 100 % MLI 2600 tr/min 47°C
Raijintek MYA RBW, 3,2 GHz, 1,1 V 50 % MLI 1000 tr/min 42°C
Raijintek MYA RBW, 3,2 GHz, 1,1 V 100 % MLI 1500 tr/min 39°C
Raijintek MYA RBW, 3,8 GHz, 1,25 V 50 % MLI 1000 tr/min 68°C
Raijintek MYA RBW, 3,8 GHz, 1,25 V 100 % MLI 1500 tr/min 61°C
Comme vous pouvez le voir sur le tableau, un Ryzen 4 1400 qui n’est pas overclocké ne présente pas de véritable défi pour aucun des deux refroidisseurs. Avec 42°C sous charge Prime95 et seulement 1000 tr/min le MYA RBW atteint une très bonne valeur. De plus, malgré son ventilateur étroit, il fait son travail de manière nettement plus silencieuse que le refroidisseur en boîte AMD. Si vous overclockez le Ryzen 5 1400 et laissez la tension dans l’UEFi sur « Auto », elle passe de 1,1 V à 1,25 V à pleine charge. Ici aussi, le refroidisseur de processeur fait toujours bonne figure à pleine charge avec 68°C. Le Raijintek MYA RBW n’a pas besoin de cacher sa capacité de refroidissement.
Résumé de la revue Raijintek MYA RBW
Le Raijintek MYA RBW est un refroidisseur de processeur hautes performances doté d’une optique chic et d’un éclairage RVB. À ces caractéristiques positives s’ajoutent la compatibilité élevée avec la RAM grâce à la conception asymétrique, le ventilateur silencieux et la bonne finition du dissipateur thermique.
Ce qui nous a moins impressionnés, c’est le système de montage et le fait qu’aucun outil de montage n’était inclus. Le montage est dans l’ensemble trop compliqué, sans un tournevis à tige longue, difficilement réalisable et au final n’a même pas l’air vraiment solide. Si l’on considère également que la glacière coûte 45,90 € *, cela semble un peu élevé pour l’ensemble du package. La concurrence propose des ventirads CPU compatibles RGB à partir de 30 €. Pour réussir, Raijintek doit soit réduire le prix, soit améliorer le montage et surtout joindre un outil adapté.
