Réparer une TSF (poste radio à lampes)

Publié le 21 mars 2010 par Engelleben

Profitons de ces postes de radio increvables de TSF (Transmission Sans Fil) , vous trouverez ici quelques conseils qui m’a permis de redonner vie au mien.20100312-reparation-tsf-p0000003

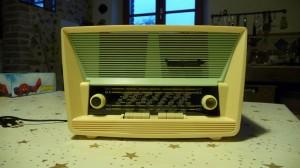

Il fut un hasard de récupération, ce poste en bakélite des années 50, marque francaise “Blue Ribbon” (aujourd’hui disparue comme bien d’autres marques).

Le gros avantage est qu’il est complet,  toutes les lampes sont présentes, c’est là l’essentiel, la poussière est en prime.

Quelques conseils

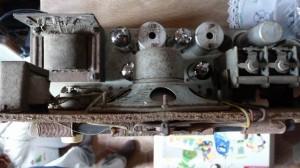

- sur le circuit, un bon dépoussiérage s’impose, pinceau et brosse à dents sont de rigueur.20100312-reparation-tsf-p0000027
- la bakélite est nettoyée à l’eau et savon, puis un coup de Miror pour la faire briller avec coton.
- la vitre des stations est fragile du coté des inscriptions, nettoyer ce coté à sec ; la face avant avec un simple produit à carreau
- pour les lampes, on notera méticuleusement leurs références sur un carton à coller au dos de l’appareil, et on évitera d’y laisser ses empreintes de doigt au remontage.
- remplacer les condensateurs usagés, en priorité les chimiques (avec de l’huile, qui ont tendance à se percer).
- méfiance, c’est plein de courant électrique dans ces bestioles (même débranchés), un fil de masse est nécessaire et pour les postes les plus anciens il faudra avoir recours à un transformateur d’isolement, plus d’info ici :
http://www.tsf-radio.org/pg.php?p=4 (cf Section E: mise sous tension)

Il ronronne

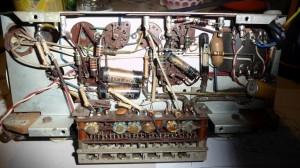

20100312-reparation-tsf-p0000013L’électronique là dessous en est à ses débuts, les fils s’entrecroisent (sans se toucher, un miracle), l’avantage est de comprendre facilement ce fonctionnement.

Maladroitement, j’ai risqué à l’allumer (je ne savais pas qu’il ne fallait pas, car il faut changer impérativement les condos auparavant ! !), il s’allume, une ampoule changée (6V, une de vélo fait l’affaire), mais il ronronne (ou bourdonne) ; à y écouter de plus près (quand les lampes sont chaudes), on parvient à entendre dans le lointain les murmures d’une station de radio.

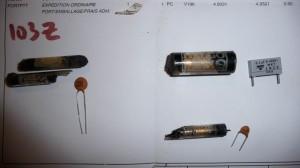

Verdict, les condensateurs sont à changer, vous savez les condensateurs ces drôles de tubes en alu, en céramique, en verre, ou en 20100312-reparation-tsf-p0000037papier (on dirait des pétards) ; sauf qu’il n’aurait pas fallu allumer le poste mais directement remplacer les condos ! Le condensateur de filtrage (dans le tube en alu), est le premier d’entre eux à traiter.

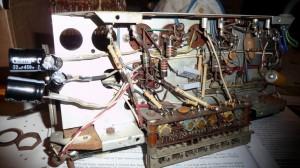

Pour ce condensateur de filtrage (le tube en alu à l’extrême gauche), c’est 2 fois 24uF, il a  3 fils, donc 2 positifs et un négatif ; le négatif retourne au transfo puis à la masse du châssis. Pour avoir une capacité de 24uF, on assemble en parallèle (positifs ensemble), 1 condo 22uF + 1 condo 2uF = 24uF ; on le fait 2 fois ca fait un gros paquet de condo (les noirs qui dépassent du chassis) ; le condensateur d’origine débranché reste en place (pour le look), les nouveau étant logés aisément sous le chassis.

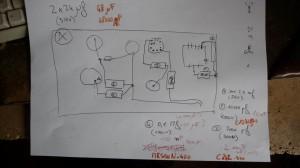

Pour les autres condos, 20100312-reparation-tsf-p0000033qui sont essentiellement dans des tubes de verre, le tableau des conversions, permet de retrouver leur équivalence sur des modernes (en intensités de 400V est suffisant).

20100312-reparation-tsf-p0000031
- 0,1MF = 0,1 micro Farad (à l’époque MF désigne Micro, noté aujourd’hui uF) = 100 nF
- 2000pF = 2 nF
- 10.000pF = 10 nF

Un coup de fer à souder plus tard, la magie de l’électronique opère, le poste fonctionne à merveille. Les résistances ne souffrent pas des ages.

Tableau de conversion des capacités des condensateurs

pF nF uF or mf FARAD

1,000 1.0 0.001 *

10,000 10.0 0.01 *

1,000,000 1,000 1.0 *

* 10,000 10. *

* 100,000 100.0 *

* 1,000,000 1000.0 0.001

* * 10,000 0.01

* * 100,000 0.1

* * 1,000,000 1.0

Antenne ou pas ?

Les postes plus récents (années 50) comme celui là, ont une antenne intégrée en ferrite.

Mais il est possible d’en rajouter une à l’arrière :
- une antenne simple : http://www.carnets-tsf.fr/une-bonne-antenne.html
- une antenne à cadres http://archives.tsf.free.fr/docs/cadre2.pdf

Pick-up20100312-reparation-tsf-p0000041

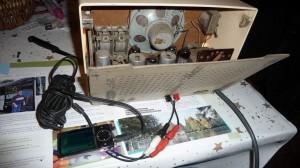

La prise pick-up (que l’on active avec le bouton PU en facade), c’est une entrée permettant de brancher un électrophone, avec des fiches bananes et cordon jack ou RCA, on peut y raccorder un baladeur mp3 et profiter d’un son à lampes dans un haut parleur médiocre

Qu’à cela ne tienne, il y a aussi des sorties haut parleur, encore des fiches bananes et une enceinte moderne plus tard, nous voici avec un son mono amplifié à lampe.

Finalement

Dans notre campagne, les postes de radio modernes peinent à capter des radios, alors que cela ne pose aucun problème pour ce poste TSF. La restauration d’un tel poste est relativement aisée dans la mesure ou internet diffuse beaucoup d’aide (http://www.tsf-radio.org/), et que les composants modernes sont gages de fiabilité.

Pièces détachées

20100312-reparation-tsf-p0000002Pour trouver les pièces détachées, on en saurait conseiller votre magasin d’électronique préféré à coté de chez vous ; sur internet GoTronic.fr rend aussi bien service.
