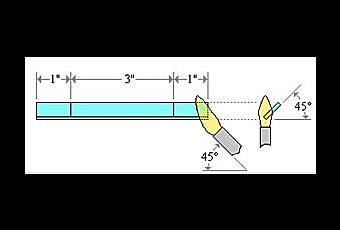

Procédure: Un spécimen est pris en charge dans une position horizontale et est incliné à 45 °. Une flamme est appliquée à la fin de l'échantillon pendant 30 secondes ou jusqu'à ce que la flamme atteint la marque de 1 pouce (25.4 mm). Si l'échantillon continue de brûler après le retrait de la flamme, le temps de l'échantillon à brûler entre 1 et 4 pouces sont des marques enregistrées. Si le modèle s'arrête avant de brûler la flamme se propage à la marque de 4 pouces, le temps de combustion et endommagé la longueur entre les deux marques sont enregistrées. Trois échantillons sont testés pour chaque épaisseur.
Essai Horizontale
Exigences
HB
- Les échantillons ne doivent pas avoir un taux de combustion de plus de 1.5 pouces / minute pour des épaisseurs entre 0,120 et 0,500 pouce et 3 pouces / minute pour des épaisseurs de moins de 0.120 pouces.
- Les spécimens doivent arrêter la combustion avant que la flamme atteigne la marque de 4 pouces d'épaisseur.
Tests Flamme Verticale (V-0, V-1, V-2)
Procédure: Un spécimen est pris en charge dans une position verticale et une flamme est appliquée à la partie inférieure de l'échantillon. La flamme est appliquée pendant dix secondes, puis retirée avant que flamme s'arrête au moment où la flamme est de nouveau de dix secondes, puis supprimés. Deux séries de cinq échantillons sont testés. Les deux séries sont conditionnées dans des conditions différentes.
· Length 125 mm x Width 13 mm x Thickness [typically 0.7 mm or 1.5 or 3.0 mm].
Essai Vertical
Exigences
V-0
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 10 secondes après l'une ou l'autre application de flamme d'essai.
- Le temps total de combustion flamboyante ne doit pas dépasser 50 secondes pour chaque ensemble de 5 échantillons.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 30 secondes après déplacement de la flamme d'essai.
V-1
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 30 secondes après l'une ou l'autre application de flamme d'essai.
- Le temps total de combustion flamboyante ne doit pas dépasser 250 secondes pour chaque ensemble de 5 échantillons.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 60 secondes après déplacement de la flamme d'essai.
V-2
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 30 secondes après l'une ou l'autre application de flamme d'essai.
- Le temps total de combustion flamboyante ne doit pas dépasser 250 secondes pour chaque ensemble de 5 échantillons.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens peuvent s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 60 secondes après déplacement de la flamme d'essai.
Tests Vertical (5V, 5VA, 5VB)
L'essai est fait sur des spécimens de barre et de plaque.
Procédé pour des barres : Un spécimen de barre est soutenu en position verticale et une flamme est appliquée à un des coins inférieurs du spécimen à un angle 20°. La flamme est appliquée pendant 5 secondes et est enlevée pendant 5 secondes. L'application et le déplacement de flamme est répétée cinq fois.
Procédé pour des plaques : Le procédé pour des plaques est le même que pour des barres sauf que le spécimen de plaque est monté horizontalement et une flamme est appliquée au centre de la surface inférieure.
Essai Vertical
Exigences
5V
- Les spécimens doivent êtres chauds avec n'importe quelle combustion flambante ou rougeoyante pendant plus de 60 secondes après les cinq applications de flamme.
- Les spécimens ne doivent pas égoutter.
- Des spécimens ne doivent pas être détruits dans le secteur de la flamme.
5VA
- Les spécimens doivent êtres chauds avec n'importe quelle combustion flambante ou rougeoyante pendant plus de 60 secondes après les cinq applications de flamme.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Les spécimens de plaque ne doivent pas montrer la cuisson (un trou).
5VB
- Les spécimens doivent êtres chauds avec n'importe quelle combustion flambante ou rougeoyante pendant plus de 60 secondes après les cinq applications de flamme.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Les spécimens de plaque peuvent montrer la cuisson (un trou).
Test Vertical pour les matériaux fins (VTM-0, VTM-1, VTM-2)
Cet essai est employé pour les matériaux minces, ou trop flexible, qui peuvent se tordent, rétrécir ou fléchir pendant l'essai vertical ordinaire.
Procédé : Un 8x2 dans le spécimen est roulé longitudinalement autour d'un 1/2 dans le mandrin de diamètre et attaché du ruban adhésif sur une extrémité. Quand le mandrin est enlevé le spécimen forme un cône. Le cône est soutenu en position verticale et une flamme est appliquée au fond du spécimen. La flamme est appliquée pendant trois secondes et alors enlevé jusqu'à ce que la flamber s'arrête, ensuite la flamme est réappliquée pendant encore trois secondes et puis enlevée. Deux ensembles de cinq spécimens sont examinés. Les deux ensembles sont conditionnés dans différentes conditions.
Essai Vertical pour matériaux fins
Exigences
VTM-0
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 10 secondes après l'une ou l'autre application de flamme d'essai.
- Le temps total de combustion flamboyante ne doit pas dépasser 50 secondes pour chaque ensemble de 5 spécimens.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 30 secondes après déplacement de la flamme d'essai.
- Aucun spécimen n'aura la combustion flamboyante ou rougeoyante jusqu'à une marque 5 pouces du fond du spécimen.
VTM-1
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 30 secondes après l'une ou l'autre application de flamme d'essai.
- Le temps total de combustion flamboyante ne doit pas dépasser 250 secondes pour chaque ensemble de 5 spécimens.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens ne doivent pas s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 60 secondes après déplacement de la flamme d'essai.
- Aucun spécimen n'aura la combustion flamboyante ou rougeoyante jusqu'à une marque 5 pouces du fond du spécimen.
VTM-2
- Les spécimens ne doivent pas brûler avec la combustion flamboyante pendant plus de 30 secondes après l'une ou l'autre application de flamme d'essai
- Le temps total de combustion flamboyante ne doit pas dépasser 250 secondes pour chaque ensemble de 5 spécimens.
- Les spécimens ne doivent pas brûler avec la combustion flambante ou rougeoyante jusqu'à la fixation du spécimen.
- Les spécimens peuvent s'égoutter et les particules flamboyantes mettent le feu au coton.
- Aucun spécimen ne peut faire demeurer la combustion rougeoyante pendant plus longtemps que 60 secondes après déplacement de la flamme d'essai.
- Aucun spécimen n'aura la combustion flamboyante ou rougeoyante jusqu'à une marque 5 pouces du fond du spécimen.
Standards similaires
IEC 60695-11-10, -20
