Câbles VGA, DVI, HDMI, etc, on vous explique tout !

Il existe de nombreuses manières de connecter des sources vidéo à un écran TV ou un moniteur de nos jours. Mais cette multitude de choix peut rapidement devenir un casse-tête étant donné le nombre de ports et de connecteurs qui deviennent obsolètes avec le temps.

Et donc au final ? Quelles sont les différences entre toutes ces connexions ? Laquelle doit-on privilégier ? Explications !

Les câbles VGA.

Les câbles Video Graphics Array, plus connu sous le nom VGA est le type de connexion standard le plus ancien que nous connaissons, et que l’on peut trouver partout. Développé à l’origine par IBM, et commercialisé en 1987 pour la première fois, cette norme a été largement utilisée pour les cartes vidéos, les téléviseurs, les ordinateurs fixe et portables, et les moniteurs.

La résolution peut aller de 640×480 avec 16 couleurs qui peuvent être augmentées jusqu’à 256 en baissant la résolution à 320×200. Cette résolution est d’ailleurs connue sous le nom de mode 13h et correspond à la résolution utilisée pour le démarrage de votre ordinateur lorsqu’il est en mode sans échec. Il a été utilisé couramment dans les jeux PC de la fin des années 1980 et jusqu’en début 1990 (autant dire que tous les jeux dit d’arcades étaient concernés).

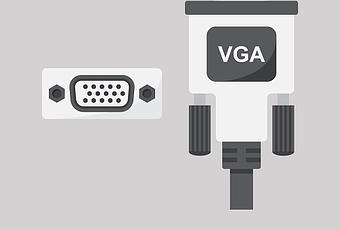

La particularité du câble VGA est qu’il peut transporter des signaux vidéo RGBHV (rouge, vert, bleu, Synchro horizontale et synchro verticale). Le connecteur VGA que nous connaissons est composé de 15 broches que l’on décompose en trois rangées de cinq broches, et généralement de couleur bleue. De chaque côté de la douille, on retrouve deux vis, qui permettent ainsi de fixer solidement le câble à votre appareil.

Aujourd’hui, il est rarement utilisé et est considéré comme ancien, puisque partiellement remplacé par les câbles DVI numériques et les connexion HDMI.

Les câbles RCA.

Vous connaissez certainement ces fameux câbles rouge, blanc et jaune ! Il était autrefois le type de connexion le plus populaire pour les dispositifs visuels et audio, vous savez ceux que vous retrouviez derrière vos écrans de télévision cathodiques.

L’appellation RCA fait référence à des connecteurs en métal à l’extrémité des câbles qui trouve son origine dans le nom Radio Corporation of America, l’initiateur de cette connexion. Les câbles rouges et blanc correspondent à l’audio quand le câble jaune correspond quant à lui à la vidéo. Utilisés ensembles, ils permettent donc de transmettre l’audio stéréo et la vidéo jusqu’à 480i ou 576i (le i fait référence ici à « Interlaced video »).

Mais comme le VGA, les câbles RCA ont été remplacé petit à petit par le DVI numérique et l’HDMI.

Le câble DVI.

Près de 10 ans après l’apparition du VGA par IBM, le groupe lance son nouveau successeur :  le DVI, en 1999. La nouvelle connexion Digital Visual Interface permet de transmettre la vidéo numérique non compressée via l’un des trois modes différents suivant :

• DVI-I (Intégré), il combine à la fois numérique et analogique dans le même connecteur
• DVI-D (numérique), il prend en charge les signaux numériques uniquement
• DIV-A (analogique), il prend en charge l’analogique uniquement.

Les modes DIV-I et DVI-D quant à eux peuvent être de deux types : mono ou dual-link. Le mono peut supporter les résolution de 1920 x 1200p à 60Hz, tout en ajoutant un deuxième émetteur numérique, le Dual-link quant à lui permet d’augmenter la résolution jusqu’à 2560 x 1600p à 60Hz. Développé pour parer à l’obsolescence du VGA, le DVI permet de conserver les connexion analogique via le DVI-A, et peuvent même être rétro-compatibles avec les connexion VGA !

Et après le DVI, je demande le mini-DVI !

Vous ne voyez pas ? Il s’agit pourtant de la connexion des appareils d’Apple (iMacs, iPhone, etc.) jusqu’en 2008. A la place du mini-VGA, ils ont donc développé le mini-DVI et l’ont inclus d’abord dans les iMacs et MacBooks. Il ne permet pas de prendre en charge les connexions dual-link et se limite donc à des résolutions de 1920×1200.

Depuis son arrêt en 2008, ils ont donc remplacé le mini-DVI par le Mini-DisplayPort, le câble que l’on connait tous aujourd’hui.

Le câble HDMI.

Le câble High Definition Media Input permet le transfert de vidéo propriétaire, mais on ne vous le présente plus étant donné son succès.

Créé par un groupe de fabricants de produits électroniques (tels que Sony, Sanyo ou encore Toshiba) il permet de transférer la vidéo et l’audio non-compressé pour les ordinateurs, les téléviseurs numériques, et les DVD (ainsi que les BluRay). L’HDMI 1.4, il prend en charge des contenus non-compressés de 24 bit à 192kHz pour l’audio et des résolutions jusqu’à 4096 x 2160p pour la vidéo, autrement dit les formats 4K et UHD. L’HDMI utilise par ailleurs les même formats vidéo standard que le DVI et permet donc la compatibilité avec ce-dernier. Et puisque aucune conversion de signal n’est nécessaire, il n’y a pas non plus de perte de qualité !

Mais est-ce que vous saviez qu’il existe trois connecteurs HDMI ?

• Le type A correspond au « plein-écran » utilisé sur les téléviseurs et les écrans de cinéma principalement,
• le Mini-HDMI (type C), correspond à la connexion utilisé sur les ordinateurs portables et les tablettes,
• le Micro-HDMI (type D) quant à lui est utilisé principalement sur les appareils mobiles.

Le câble DisplayPort.

Il s’agit ici d’une interface d’affichage numérique développé par la VESA (Video Eletronics Standards Association). Il permet de transporter la vidéo et l’audio numérique, ce qui le rend similaire au HDMI.

Mais contrairement au HDMI, le DisplayPort 1.4 permet de transporter les résolutions de signaux jusqu’au 8K (7680 x 4320p) à 60Hz. Il a été créé avant tout pour le divertissement particulier en connectant ainsi des périphériques informatiques à des moniteurs. Il est notamment possible de connecter ensemble des périphériques DisplayPort et HDMI via un adaptateur Dual-Mode.

Et son petit frère ? Le Mini DisplayPort ?

Comme nous l’avons vu avant avec le mini-DVI, c’est Apple qui a créé ce format de connexion et qui est donc venu remplacer le mini-DVI. Mais même si c’est à Apple que l’on doit cette innovation, c’est la VESA qui l’a introduit sur le marché en 2009.

Le câble Thunderbolt.

Thunderbolt est une interface utilisée pour connecter des périphériques à un ordinateur.. Il a été initialement développé par Intel sous le nom de Light Peak et câbles optiques utilisés pour le transfert de données (d’où le nom Light Peak).Après des tests approfondis, Intel a constaté qu’ils pouvaient faire moins cher avec des câbles en cuivre sans affecter les performances. Cette fois-ci Apple n’a rien à voir avec la création de la connexion, mais il est le premier à avoir introduit le Thunderbolt via ses MacBook en 2011.

Et le plus important dans tout ça, c’est que la connexion Thunderbolt serait rétro-compatible ! L’un de ses autres avantages, c’est la connexion Thunderbolt sur du DisplayPort qui permet une vitesse élevée de transfert de données. Quand les versions 1 et 2 du câble permettaient le transfert au taux de 20Go/s, la version 3 quant à elle permet de l’augmenter jusqu’à 40Go/s en utilisant le connecteur USB de type C.

Avec l’utilisation d’un port Thunderbolt, il est possible de connecter jusqu’à six périphériques grâce à un branchement en cascade, cequi réduit la quantité de ports nécessaires sur un périphérique. Il est capable de transporter audio soit en utilisant le protocole DisplayPort ou en utilisant des cartes audio USB

Et aujourd’hui, où on en est ?

Depuis le VGA, les câbles ont connus de nombreuses évolutions ! Mais sachez qu’ils tendent à se simplifier davantage pour aboutir à une norme unifiée !
