CARTER de protection de chaîne "RAIATEA"

CARTER de protection de chaîne modèle RAIATEA
pour DAX clônes contemporains.

Maquette:
en parlant de maquette j'ai trouvé celle du Dax au 1/10 ème à la vente sur:
http://www.hlj.com/product/EBR10007 ... 70 euros, 8400 cfp ! cher.

PETITE HISTOIRE DE DESIGN DAX/HONDA :

Exemples des élégants carters de chaîne de DAX Honda :
alu brossé:

chromé:

peint d' origine:

prépeints Honda du commerce :

Le projet pour remplacer ce protège chaîne inélégant même chromé ! :

une "aile alu" de la forme de la tôle Honda serait fixée sur le petit carter latéral:

"chauffé" est de trop.

PHOTO REPORTAGE DE LA FABRICATION ET POSE :

- la casserolle alu (dessus de machine à raclette de marque TEFAL, "le carter au poil")
découpée à la scie sauteuse :

- photos de la variante tôle d'acier galva prélaquée (pour essayer), découpée (aux ciseaux à tôle et grignoteuse à main) et pliée à la main :

les louvres "industrielles" sont faites de découpe entre 2 percements
et torsion des extrémités. (fantaisie personnelle)
à poncer mastiquer poncer et apprêt,
elle serait peinte alu mat presque pailleté patiné.

- la ALU-WING sortie du martelage (vous ferez mieux sans aucun doute !) et brossage métallique/polissage, présentée avec son carter support:

avec "la petite mousse" (pas Hinano) :

et fixée:

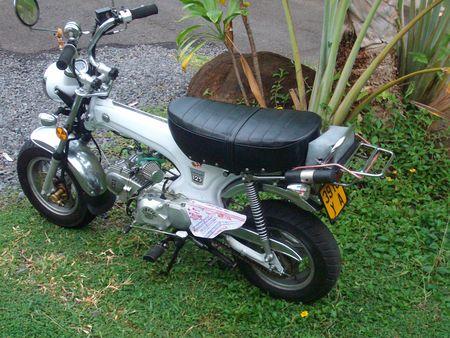

- photo des préparations du daxou, la platine du balancier est conservée (la chaîne passe pas loin) et habillée d'une mousse autocollante:

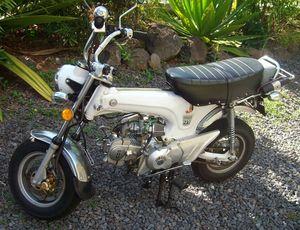

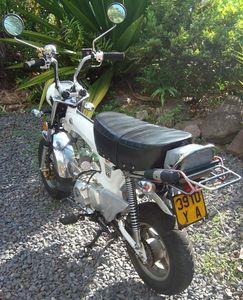

- et le résultat qui me plaît bien :

(j'aurais pu nettoyer les roues!)

Ca a un coté kitch à souhait, plus massif que le Honda, et qui équilibre bien l'angle du cylindre, ligne montante vers l' arrière quasi comme une tuyère de fusée ...
Il faudra des petits écrous borgnes et rondelles inox.
Je la laisserai se patiner, un peu, et nettoyage au "scotch-brite".
Un disque en alu brut sur le "Spigaou" serait à essayer.

Peut-être le rapport de pignon peint dessus comme sur une bécane d'essais à Bonneville ... "18/28"
(je les ai trouvés chez OOracing, mais il faut ré-usiner le 1/2 carter moteur et le moyeu de roue...
Ca restera un fantasme, le 17/30 sera toujours bien suffisant ?

A vous de réaliser le vôtre si vous le voulez, modèle RAIATEA (une île à découvrir, pleine d' authenticité)
à l'échelle 1 ou à agrandir à la photocopieuse pour l'avoir de 16 cm de long
(taille du couvercle d'appareil de raclette HS, ne grillez pas celui de votre maison exprès !)
La tôle d' acier a été allongée de 2 cm .

montrez nous votre résultat !

en cliquant dessus il se met à sa taille réelle (j'ai retaillé ensuite) et à l'horizontale.

Oui je l'ai personnalisé, 3 nervures, un logo peint alu " TAHITI HOT DOG ", j'aurais pu le redessiner, effectivement.
A personnaliser impérativement pour garder l'exclusivité de chacun ...

"du custom Dax pas cher" demandait Jeremy sur le forum minis 4temps-Corsica !...

Appelez moi B., James B. ( il y a même le chat noir !)
