Les tables de routage

Publié le 11 juillet 2017 par Jozef

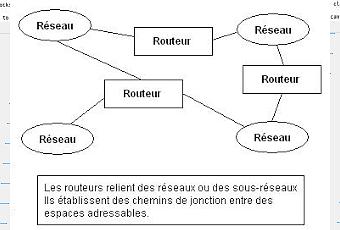

Les tableprs de routageLes réseaux IP sont interconnectés par des routeurs IP de niveau 3 (appelés abusivement en terminologie IP des gateways ou passerelles).

Les tables de routage
Chaque hôte IP doit connaître le routeur par lequel il faut sortir pour pouvoir atteindre un réseau extérieur, c'est-à-dire avoir en mémoire une table des réseaux et des routeurs. Pour cela il contient une table de routage locale.
Dans une configuration de routage statique, une table de correspondance entre adresses de destination et adresses de routeurs intermédiaires est complétée « à la main » par l'administrateur, on parle de table de routage.

Les tables de routage
La table de routage d'un routeur comporte les adresses des réseaux de destination, le masque, les adresses des passerelles (routeurs intermédiaires) permettant de les atteindre, l'adresse de la carte réseau (interface) par laquelle le paquet doit sortir du routeur.
La commande Route permet d'afficher et de manipuler le contenu de la table de routage.
Considérons le schéma de réseau suivant :

Les tables de routage
La table de routage du routeur sera :

Destination
Masque de Sous réseau
Passerelle
Interface

192.168.10.0
255.255.255.0
192.168.10.99
192.168.10.99
sortie de la passerelle vers le sous-réseau 10

192.168.20.0
255.255.255.0
192.168.20.99
192.168.20.99
sortie de la passerelle vers le sous-réseau 20

192.168.30.0
255.255.255.0
192.168.30.99
192.168.30.99
sortie de la passerelle vers le sous-réseau 30

Ce réseau local est maintenant relié via un autre routeur à un 4ème réseau, le schéma devient :

Les tables de routage

La nouvelle entrée à ajouter dans la table de routage du routeur R1 sera :

Destination
Masque de Sous réseau
Passerelle
Interface

192.168.40.0
255.255.255.0
192.168.30.254
192.168.30.99
sortie de la passerelle vers le sous-réseau 40 via le routeur 192.168.30.254
